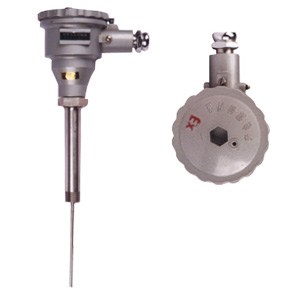

- 商品名称：化工专用隔爆型热电阻
- 添加时间：2022-11-31 15:15:06
介绍：
工业用隔爆铂电阻是一种温度传感器，在工业自控系统中应用极广，通过温度传感器，可将控制对象的温度参数变成电信号，传递给显示、记录和调节仪表，对系统实行检测、调节和控制。在化工厂、生产现场常伴有各种易爆、易燃等化学气体、蒸气、如果使用普通的铂电阻非常不安全，极易引起环境气体爆炸，因此，在这些场合须***使用隔爆热电阻作温度传感器，本厂生产的隔爆铂电阻产品适用在dIIBT4～dIICT6温度组别区间内具爆炸性气体危险的场所内。
主要技术指标
▲量程规格
|
型号
|
分度号
|
测温范围℃
|
精度等级
|
允许偏差△t℃
|
|
WZP
WZP2 WZPK WZPK2 |
Pt100
|
-200～500
|
B级
|
-200～800℃时允差±(0.30+0.005│t│)
|
注：“t”为感温元件实测温度******值，双支铂电阻只供应B级。
▲公称压力
一般是指在常温下，保护管所能承受的静态外压而不破裂，试验压力一般采用公称压力有1.5倍。实际上，允许公称压力不仅与保护管材料、直径、壁厚有关，而且还与其结构形式、安装方法、置入深度以及被测介质的流速、种类有关。
▲热电阻绝缘电阻
常温绝缘电阻的试验电压可取直流10～100V任意值，环境温度应在15-35℃范围内，相对湿度应不大于80%，常温绝缘电阻值应不小于100MΩ。
▲热电阻允许通过电流
通过铂电阻的测量电流***大不超过5mA。
一般是指在常温下，保护管所能承受的静态外压而不破裂，试验压力一般采用公称压力有1.5倍。实际上，允许公称压力不仅与保护管材料、直径、壁厚有关，而且还与其结构形式、安装方法、置入深度以及被测介质的流速、种类有关。
▲热电阻绝缘电阻
常温绝缘电阻的试验电压可取直流10～100V任意值，环境温度应在15-35℃范围内，相对湿度应不大于80%，常温绝缘电阻值应不小于100MΩ。
▲热电阻允许通过电流
通过铂电阻的测量电流***大不超过5mA。
▲防爆类型和级组
防爆级组：dIIBT4或dIICT4；dIIBT6或dIICT6外壳防护等级：IP54（GB4208标准）
防爆级组：dIIBT4或dIICT4；dIIBT6或dIICT6外壳防护等级：IP54（GB4208标准）
▲原理和结构
隔爆热电阻和装配式热电阻的结构，原理基本相同，所区别的是，隔爆型产品的接线盒（外壳）在设计上采用防爆特殊的结构，接线盒用高强度铝合金压铸而成，并具有足够的内部空间、壁厚和机械强度，橡胶密封圈的热稳定性均符合国家防爆标准，所以，当接线盒内部的爆炸性混合气体发生爆炸时，其内压不会破坏接线盒，而由此产生热能不能向外扩散——传爆。
由于产品采用上述防爆特殊结构，之产品完全符合使用在dIIBT4或dIICT6防爆温度组别区间范围内，只要用户严格遵守产品使用规则，产品就能达到可靠的防爆效果。
隔爆热电阻和装配式热电阻的结构，原理基本相同，所区别的是，隔爆型产品的接线盒（外壳）在设计上采用防爆特殊的结构，接线盒用高强度铝合金压铸而成，并具有足够的内部空间、壁厚和机械强度，橡胶密封圈的热稳定性均符合国家防爆标准，所以，当接线盒内部的爆炸性混合气体发生爆炸时，其内压不会破坏接线盒，而由此产生热能不能向外扩散——传爆。
由于产品采用上述防爆特殊结构，之产品完全符合使用在dIIBT4或dIICT6防爆温度组别区间范围内，只要用户严格遵守产品使用规则，产品就能达到可靠的防爆效果。
▲隔爆热电阻的防爆标志表示方法
|
□
|
II
|
□
|
□
|
|
隔爆d
|
类别（工厂用电气设备）
|
防爆等级B-C
|
温度组别T1～T6
|
▲电气设备的类别、级别和温度组别说明：
电气设备分为二类：I类—煤矿井下用电气设备
II类—工厂用电气设备
电气设备分为二类：I类—煤矿井下用电气设备
II类—工厂用电气设备
▲防爆等级
隔爆热电阻的防爆等级按上其适用于爆炸性气体混合物***大安全间隙分为A、B、C三级。
隔爆热电阻的防爆等级按上其适用于爆炸性气体混合物***大安全间隙分为A、B、C三级。
▲温度组别
隔爆热电阻的温度组别按其外露部分***高表面温度分为
隔爆热电阻的温度组别按其外露部分***高表面温度分为
|
温度组别
|
允许***高表面温度℃
|
|
T1
T2 T3 T4 T5 T6 |
450
300 200 135 100 85 |
▲隔爆铠装铂电阻规格系列表
|
D（mm）
直径 |
置深1（mm）
|
||||||||||||||
|
100
|
150
|
200
|
250
|
300
|
400
|
500
|
750
|
1000
|
1250
|
1500
|
2000
|
2500
|
3000
|
4000
|
|
|
φ6
|
|
||||||||||||||
|
φ5
|
|
||||||||||||||
▲隔爆热电阻的种类和规格
|
类别
|
型号
|
分度号
|
测温范围℃
|
保护管材料
|
热响应时间
τ0.5s |
公称压力MPa
|
结构特征
|
防爆等级
|
|
铂
热 电 阻 |
WZP-24SA
|
Pt100
|
-200～500
|
不锈钢1Cr18Ni9Ti
或 0Cr18Ni12M02Ti |
≤90
|
10
|
隔爆接线盒固定螺纹安装
M27×2 |
dIIBT4
dIIBT6 或 dIIBT4 dIIBT6 |
|
WZP2-24SA
|
||||||||
|
WZP-44SA
|
||||||||
|
WZP2-44SA
|
6.4
|
隔爆接线盒固定法兰安装
|
注：防爆法兰是仪表行业标准ZBY02481对应化工部标准ZB81-59属平法兰。
型号表示
隔爆热电阻
WZP－□□SA
|
W
|
Z
|
P
|
□
安装固定形式
|
□
接线盒形式
|
S
|
A
|
|
温度仪表
|
热电阻
|
热电阻材料
|
2 固定螺纹
4 固定法兰
6 固定螺纹
锥形保护管
|
4）隔爆型
|
热电阻形式
|
改形序号
|
隔爆铠装热电阻
WZPK－□□
|
W
|
Z
|
P
|
K
|
□
安装固定形式
|
□
接线盒形式
|
|
温度仪表
|
热电阻
|
热电阻材料
|
铠装
|
2）固定螺纹
4）固定法兰
|
4）隔爆型
|
